Claire ChangPixiJS · Graphics · TypeScript · 連連看

PixiJS Graphics 連線效果教學：連連看選取框與路徑繪製

說明 PixiJS 連連看遊戲如何用 Graphics 畫出選取紅框與消除連線，並整理 GameIcon、LinkedLine 與 GameBoard 的實作方式。

PixiJS 連連看遊戲可以用 `PIXI.Graphics` 畫出兩種即時回饋：玩家點選圖塊時的紅色選取框，以及兩個圖塊成功消除時的連線路徑。選取框適合放在每個 `GameIcon` 裡，連線路徑則適合抽成獨立的 `LinkedLine` 圖層，讓盤面邏輯和繪圖邏輯分開。

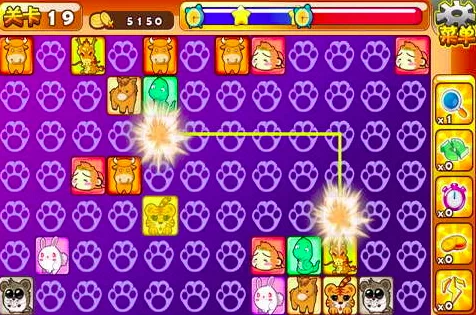

PixiJS 連連看遊戲中成功連線消除的效果

PixiJS 連連看為什麼需要選取框與連線路徑？

PixiJS 連連看需要選取框與連線路徑，因為玩家必須立刻知道哪個圖塊已被選中、哪條路徑成功通過。這兩個回饋能把路徑判斷結果轉成畫面訊息。

在進行遊戲時，清楚的玩家操作說明及互動是很重要的遊戲要素。一般連連看遊戲會在玩家選擇第一個圖示後，先把該圖示加上效果，提示玩家目前已經選取某個符號。

當玩家選擇第二個符號且連線成功時，畫面應顯示經過的路徑，並畫出一條線來消除這兩個符號。本篇要實作的就是這兩個功能：選取提示與消除連線。

PIXI.Graphics 可以畫哪些基本圖形？

`PIXI.Graphics` 可以在 PixiJS 場景中即時畫線、矩形、圓角矩形、多邊形等向量圖形。連連看選取框與路徑線條都屬於這類暫時性 UI 回饋。

PixiJS 官方範例中，`Graphics` 常用來建立不需要另外載入圖片的簡單圖形。畫線時會先設定 `lineStyle()`，再用 `moveTo()` 指定起點，接著用 `lineTo()` 畫出後續線段。

下面是畫線的一個簡單範例：

```js

var app = new PIXI.Application(800, 600, { antialias: true });

document.body.appendChild(app.view);

var graphics = new PIXI.Graphics();

// set a line style

graphics.lineStyle(4, 0xffd900, 1);

// draw a shape

graphics.moveTo(50, 50);

graphics.lineTo(250, 50);

graphics.lineTo(250, 250);

graphics.endFill();

app.stage.addChild(graphics);

```

成果如下：

PixiJS Graphics 使用 lineStyle、moveTo、lineTo 畫出折線

而這是畫矩形的一個簡單範例：

```js

var app = new PIXI.Application(800, 600, { antialias: true });

document.body.appendChild(app.view);

var graphics = new PIXI.Graphics();

// draw a rounded rectangle

graphics.lineStyle(2, 0xFF00FF, 1);

graphics.beginFill(0xFF00BB, 0);

graphics.drawRoundedRect(150, 450, 300, 100, 1);

graphics.endFill();

app.stage.addChild(graphics);

```

成果如下：

PixiJS Graphics 使用 drawRoundedRect 畫出方框

如何用 GameIcon 為方塊加上選取效果？

`GameIcon` 可以繼承 `PIXI.Sprite`，並在 `select()` 裡新增一個 `PIXI.Graphics` 紅框。取消選取時移除子物件，就能把紅框從圖塊上清掉。

過去產生方塊時，是直接 `new Sprite` 並加入場景。現在方塊要能夠有被選取、取消選取的功能，因此可以將方塊拉出成為獨立類別 `GameIcon`。

`GameIcon.ts` 的內容如下：

```ts

import Sprite = PIXI.Sprite;

import { Loader } from "../core/Loader";

export class GameIcon extends Sprite{

constructor(id,x,y) {

super();

this.texture = Loader.resources['Icon'].textures['icon_' + id];

this.name = 'icon_' + x + "_" + y;//方便可以從父層更容易的取出這個方塊

this.width = this.height = 45;

this.x = (this.width + 20) * x + 22.5;

this.y = (this.width + 6) * y + 22.5;

this.anchor.set(0.5);//縮放時可以以中間為中心點

this.buttonMode = true;

this.interactive = true;

}

//選擇時，繪製邊框，顏色為紅色

select = ()=>{

let gt = new PIXI.Graphics();

gt.lineStyle(3,0xFF0000,1);

gt.drawRect(-3-22.5,-3-22.5,51,51);

gt.endFill();

this.addChild(gt);

}

//取消選擇時，將邊框拿掉

unSelect = ()=>{

this.removeChildren();

}

}

```

`GameIcon` 的資訊增益在於「每個圖塊自己管理自己的選取視覺」。`GameBoard` 只要根據座標找到對應圖塊，再呼叫 `select()` 或 `unSelect()`，不用知道紅框的線寬、尺寸和顏色。

GameBoard 如何切換圖塊選取狀態？

`GameBoard` 可以用圖塊名稱找到指定座標的 `GameIcon`，再呼叫選取或取消選取方法。這種做法讓點擊流程只處理狀態轉換，不直接寫繪圖細節。

接著在 `GameBoard.ts` 裡撰寫兩個方法：`iconSelected()` 與 `iconUnSelected()`。

```ts

iconSelected = (point:Point)=>{

//根據在GameIcon設定的name來取得正確位置上的方塊

let icon = this.getChildByName('icon_'+point.x+"_"+point.y) as GameIcon;

icon.select();

};

iconUnSelected = (point:Point)=>{

let icon = this.getChildByName('icon_'+point.x+"_"+point.y) as GameIcon;

icon.unSelect();

};

```

然後改寫 `GameBoard.ts` 裡的 `createIcon()` 方法：

```ts

createIcon = (id, x, y)=>{

let icon = new GameIcon(id,x,y);//id為要顯示的圖片編號,x,y為位置

this.addChild(icon);

let iconClickHandler = ()=>{

if (this.selected) {

let selectCorrect = false;

this.select2 = new Point(x, y);

this.iconSelected(this.select2);//將方塊加上紅框

setTimeout(()=>{//為了避免第二個方塊都還沒有繪製到邊框就被取消掉，因此在此增加setTimeout

if (board.hasSameValue(this.select1, this.select2)) {

if (! (this.select1.x == x && this.select1.y == y) ) {

let path = new Path(this.select1, this.select2, board);

if(path.canLinkInLine()){

this.clearIcon(this.select1);

this.clearIcon(this.select2);

eventEmitter.emit(GameFlowEvent.LinkedLineSuccess);

selectCorrect = true;

//判斷還有沒有路走

if(board.gameRoundEnd()){

alert("恭喜完成遊戲!");

this.createNewGame();

}else if(board.getFirstExistPath() == null){

this.reloadTimes--;

board.rearrangeBoard();

}

}

}

}

if(selectCorrect){

SoundMgr.play('Sound_select_crrect');

}else{

SoundMgr.play('Sound_select_error');

//不能消除，取消紅框

this.iconUnSelected(this.select1);

this.iconUnSelected(this.select2);

}

this.selected = false;

},0);

} else {

this.select1 = new Point(x, y);

this.iconSelected(this.select1);//將方塊加上紅框

this.selected = true;

SoundMgr.play('Sound_select_1');

}

};

icon.on("click", iconClickHandler);

icon.on("tap", iconClickHandler);

}

```

這段程式保留了一個細節：第二個圖塊被選到後，使用 `setTimeout(..., 0)` 讓瀏覽器有機會先把紅框畫出來，再進入消除或取消選取流程。若沒有這一步，玩家可能看不到第二次選取回饋，錯誤時也會覺得畫面太突然。

如何用 LinkedLine 畫出消除連線路徑？

`LinkedLine` 可以繼承 `PIXI.Container`，專門負責把 `Path.path_Detail` 裡的座標轉成畫面線段。連線圖層獨立後，消除邏輯不用直接操作 `PIXI.Graphics`。

當成功消除兩個方塊時，應該要顯示剛剛連線的路徑，這樣使用者才能確認連線方式是正確的。前面盤面邏輯中的 `Path` 類別若呼叫 `canLinkInLine()` 回傳 `true`，也會把經過的路徑點放入 `path_Detail` 陣列。

這個類別的主要職責，是把輸入的 `Path` 物件中的路徑畫出來。為了讓這個圖層能更方便被各個地方取用，當時筆記使用 singleton 方法建立物件，所有類別都可以用 `LinkedLine.instance` 取得唯一實體。

下面是 `LinkedLine.ts`：

```ts

import Container = PIXI.Container;

import Point = PIXI.Point;

import { Path } from "../core/Path";

export class LinkedLine extends Container {

constructor() {

super();

this.x = 175;

this.y = 20;

}

//將這個類別設定為singleton類別

private static _instance:LinkedLine;

public static get instance():LinkedLine{

if(this._instance == null){

this._instance = new LinkedLine();

}

return this._instance;

}

//輸入一個path物件，藉由paths.path_Detail來畫出連線

public drawPath(paths:Path){

this.removeChildren();

let point = paths.path_Detail.pop();//取出第一個點

let gt = new PIXI.Graphics();

gt.lineStyle(5, 0xff0000);

let start = this.getPositionFromPoint(point);

gt.moveTo(start.x,start.y);//先移到第一個點的位置

do{

point = paths.path_Detail.pop();//取出後面的點

let line = this.getPositionFromPoint(point);

gt.lineTo(line.x,line.y);//繪製連線

}while(paths.path_Detail.length > 0);

this.addChild(gt);

//設定連線會在500毫秒後自動消失

setTimeout(()=>{this.removeChildren();},500);

}

//把遊戲盤面的x,y系統轉化為畫面上實際的坐標系統

public getPositionFromPoint(point:Point){

let x = (45 + 20) * point.x + 22.5;

let y = (45 + 6) * point.y + 22.5;

if(y < 0){

y = -5;

}

if(y > 502){

y = 510;

}

return new Point(x, y);

}

}

```

`drawPath()` 一開始會先 `removeChildren()`，避免上一條連線還留在畫面上。接著依序取出 `path_Detail` 中的點，用 `moveTo()` 移到起點，再用 `lineTo()` 畫出每一段路徑，最後在 500 毫秒後自動清除。

LinkedLine 的座標換算要注意什麼？

`LinkedLine` 的座標換算要和 `GameIcon` 的圖塊位置公式一致。若圖塊間距、錨點或盤面圖層偏移不同，紅線就會偏離圖塊中心。

這篇筆記裡的圖塊大小是 45，橫向間距是 20，縱向間距是 6，因此座標換算使用同一組公式：

```ts

let x = (45 + 20) * point.x + 22.5;

let y = (45 + 6) * point.y + 22.5;

```

`22.5` 是圖塊寬高的一半，目的是讓線段落在圖塊中心。`y < 0` 與 `y > 502` 的處理，則是讓繞到盤面外側的路徑仍然能畫在可見範圍附近。

如果後續要改圖塊尺寸，最好把 `45`、`20`、`6`、`22.5` 抽成共用常數。否則 `GameIcon` 和 `LinkedLine` 任一邊改動，連線位置就可能開始錯位。

GameScene 要在哪裡加入 LinkedLine 圖層？

`LinkedLine` 應加在遊戲盤面上方，讓紅色路徑不被圖塊遮住。實作時只要在連線成功後呼叫 `drawPath()`，並在場景建立時把 singleton 加到 stage。

在 `GameBoard.ts` 裡，連線成功時加上這行來繪製連線：

```ts

LinkedLine.instance.drawPath(path);

```

在 `GameScene.ts` 裡加上 `LinkedLine` 元件：

```ts

application.stage.addChild(LinkedLine.instance);

```

顯示層的順序很重要。若 `LinkedLine.instance` 加得太早，後加入的棋盤圖塊可能蓋住連線；若加在 UI 按鈕之上，又可能遮住按鈕互動。比較穩定的做法是把棋盤、連線效果、UI 控制分成不同容器，再按層級加入 stage。

今日成果保留了哪些當時的連結？

當時筆記附有線上 demo 與成果下載。這兩個連結使用 HTTP，本文保留記錄，不放進參考資料清單，也不把非 HTTPS 連結改寫成外部引用。

當時記錄的今日成果如下：

  • 線上 demo：`http://claire-chang.com/ironman2018/1105/`
  • 今日成果下載：`http://claire-chang.com/wp-content/uploads/2018/11/ironman20181105.zip`

延伸閱讀

常見問題

QPixiJS Graphics 適合拿來畫連連看連線嗎？

PixiJS Graphics 適合畫連連看連線。連線路徑是短時間出現的簡單線段，用 `moveTo()` 和 `lineTo()` 畫出來，比額外準備圖片素材更直接。

QPixiJS 選取框要放在 Sprite 裡還是獨立圖層？

PixiJS 選取框適合放在每個 `GameIcon` 裡，因為選取框跟著單一圖塊狀態走。消除路徑則適合放在獨立 `LinkedLine` 圖層，因為路徑跨越多個圖塊。

QLinkedLine 為什麼使用 singleton？

`LinkedLine` 使用 singleton 是為了讓不同類別都能取得同一個連線圖層。小型遊戲可以這樣快速共用物件；大型專案則可以改用場景管理器或依賴注入，讓生命週期更明確。

Q為什麼 drawPath 會先 removeChildren？

`drawPath()` 先 `removeChildren()` 是為了清除上一條連線。若沒有先清掉舊線段，玩家連續消除時，畫面上可能同時殘留多條紅線。

QPixiJS 連線路徑為什麼會偏移？

PixiJS 連線路徑偏移通常是因為圖塊座標公式和連線座標公式不一致。應確認圖塊大小、間距、anchor、棋盤容器偏移與 `LinkedLine` 容器偏移是否使用同一套設定。
